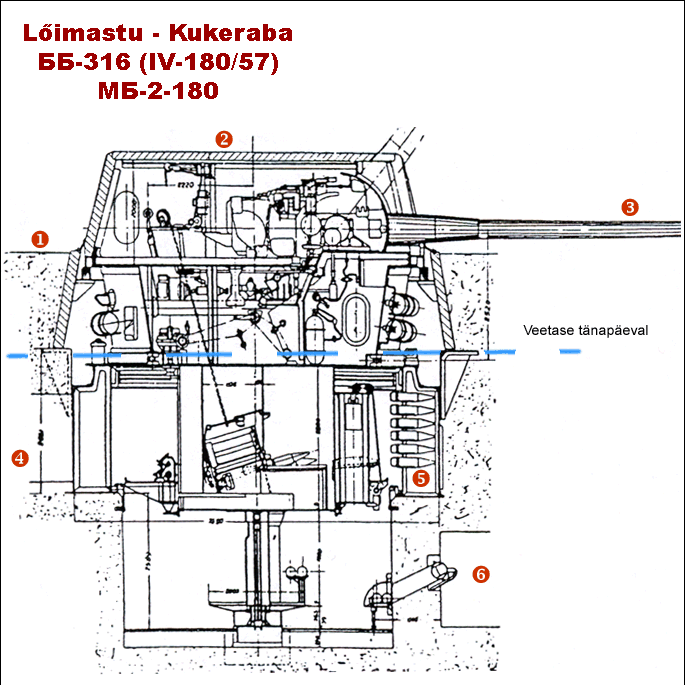

1 - Patarei raudbetoonlagi
2 - Soomustorn (ei ole säilinud)
|
3 - 180 mm suurtükitoru
4 - Meeskonnaruumid
|
5 - Mürsuriiulid (ringikujuliselt
torni sees)
6 - Laengukelder ja jõujaam |
Soomustorni kõrgus raudbetoonlaest oli 1,95 m.
Raudbetoonlae paksus 2,7 m.
Raudbetoonlaelt torni põhjani (alumise korruse põrandani)
7,7 m.
Tornisoomuse paksus - seinad 203 mm, katus 152 mm.
Suurtükitoru kaliiber 180 mm, pikkus 10,345 m, kaal koos
lukuga 17,33 tonni
Suurtükitorni MB-2-180 kogukaal 375 tonni.
Lahingkomplekt - 408 mürsku ja 819 poollaengut.
Laskekiirus 4-5 lasku minutis.
Meeskond - 55 inimest.
|
 |
| |
|
|
 |

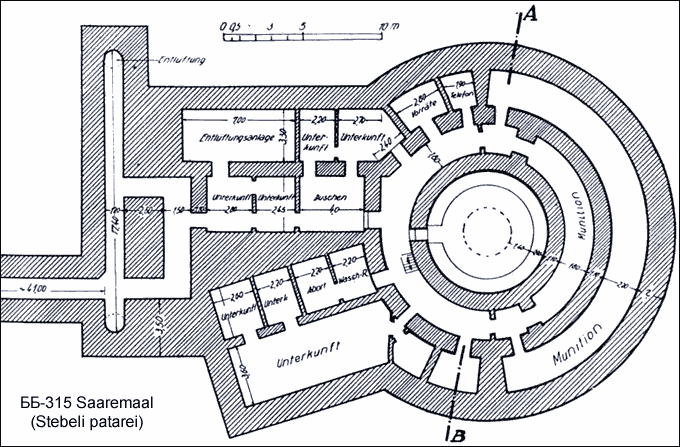

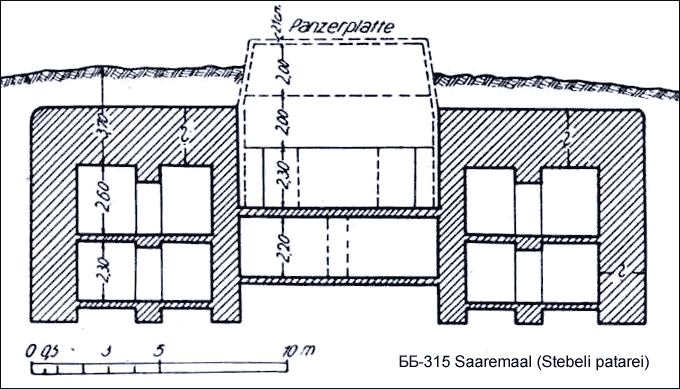

Rannapatarei BB-315 (Stebeli patarei) Saaremaal.
Tegemist on samatüübilise MO-2-180 suurtükitorniga
nagu Hiiumaal, aga ruumide paigutus ja sissepääsude
asukoht erinevad (?).

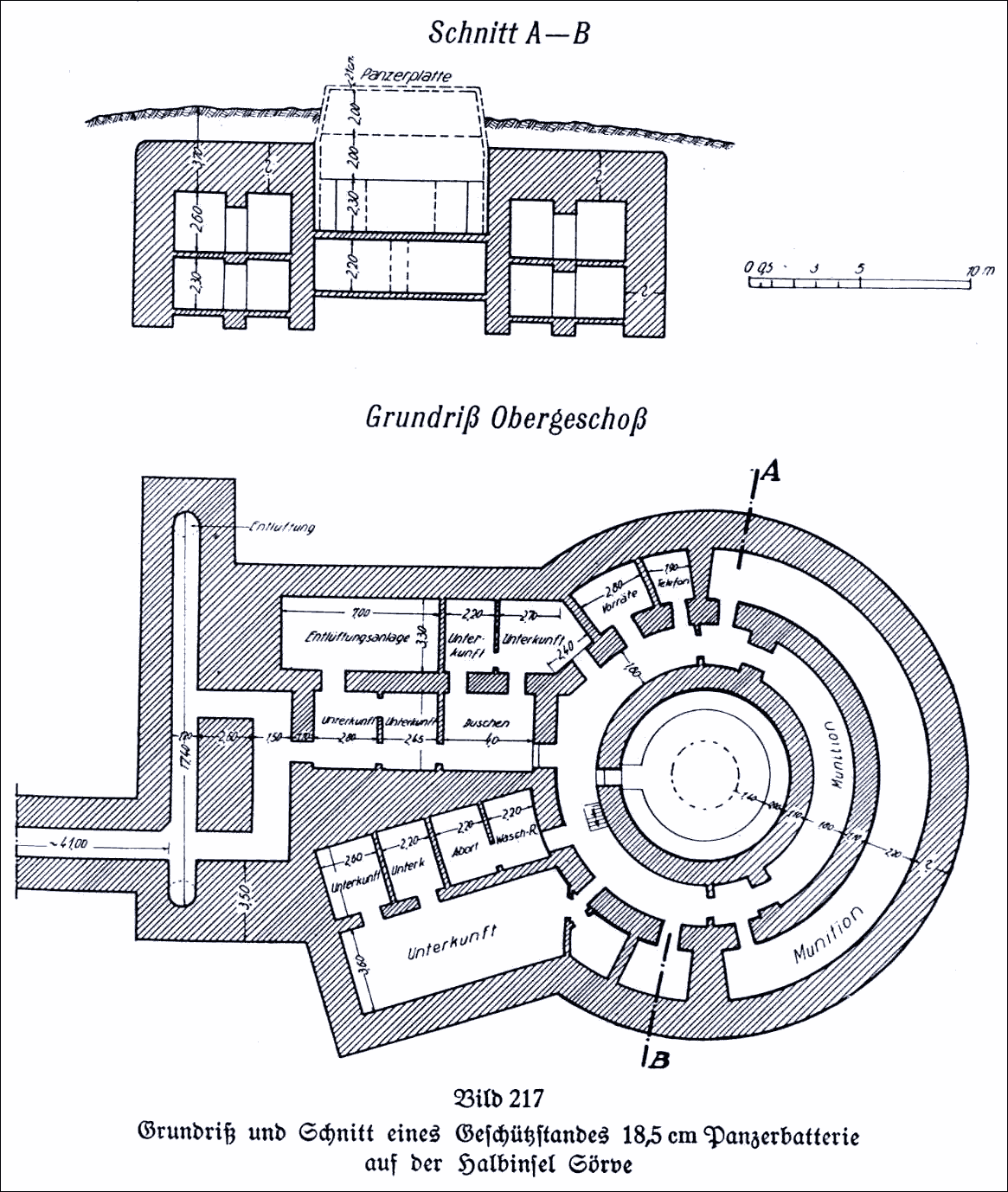

Skeemid raamatust "Denkschrift über die russische
Landesbefestigung" Berlin 1942.
Pärast sõda liikus rahva seas legend, et patareikomandör
Stebel ei surnudki Valga vangilaagris, vaid tegi saksastega
koostööd, avaldas neile kõik patareid puudutavad
andmed ja skeemid ning suri Saksamaal kõrges vanuses.
Juri Melkonov nimetab seda väljamõeldiseks. Sellist
väärinfot levitasid tõenäoliselt venelased
ise, et igati määrida vangilangenute head nime. Vladimir
Kalinini andmetel koostas Denkschrifti spetsiaalne saksa väeosa,
mis koosnes inseneridest, arhitektidest ja muudest spetsialistidest.
Kõik skeemid on koostatud kohapeal objektide mõõdistamisel.
Sellest ilmselt ka skeemidel esinev vale kaliiber - 185 mm.
Mingeid originaalseid rannapatareide ehitusjooniseid ega projekte
pole praegustel andmetel säilinud isegi mitte Venemaa arhiivides.
Endel Kaseväli on uurinud Denkschrifti olemasolu Saksamaa
raamatukogudes. Kataloogide järgi on ta olemas ainult Strausbergi
raamatukogus. Digitaalversiooni ei ole ja ei saa ka tellida.
Kirjelduses öeldakse, et see on Saksa Kindralstaabile koostatud
memorandum Sevastoopoli kaitseliini kindlustuste kohta. Nii
et sellest raamatust peale patareide tüüpjooniste
vist midagi rohkemat saada ei olegi. Kellel on lisainfot selle
salapärase Denkschrifti kohta, andke teada!
Skeem suuremalt
|
 |

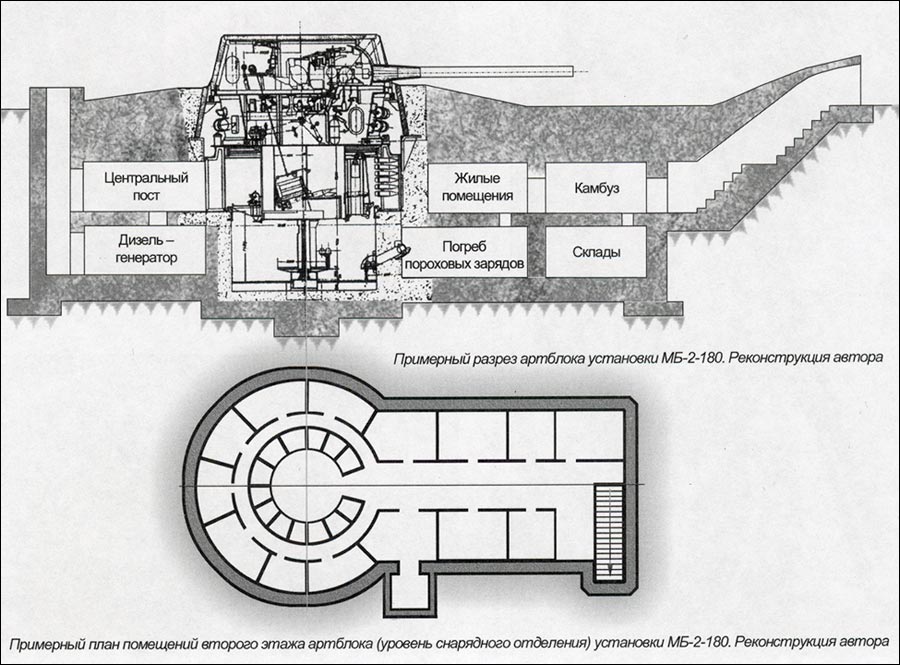

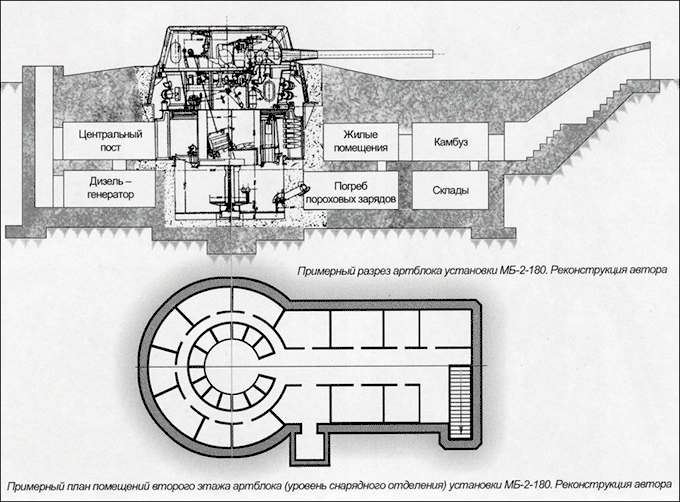

Osmussaarel asunud rannapatarei nr. 314 suurtükitorn
MO-2-180.
Juri Melkonovi rekonstruktsioon raamatust "Batareii Moonsunda"
Riia 2003.
|
 |

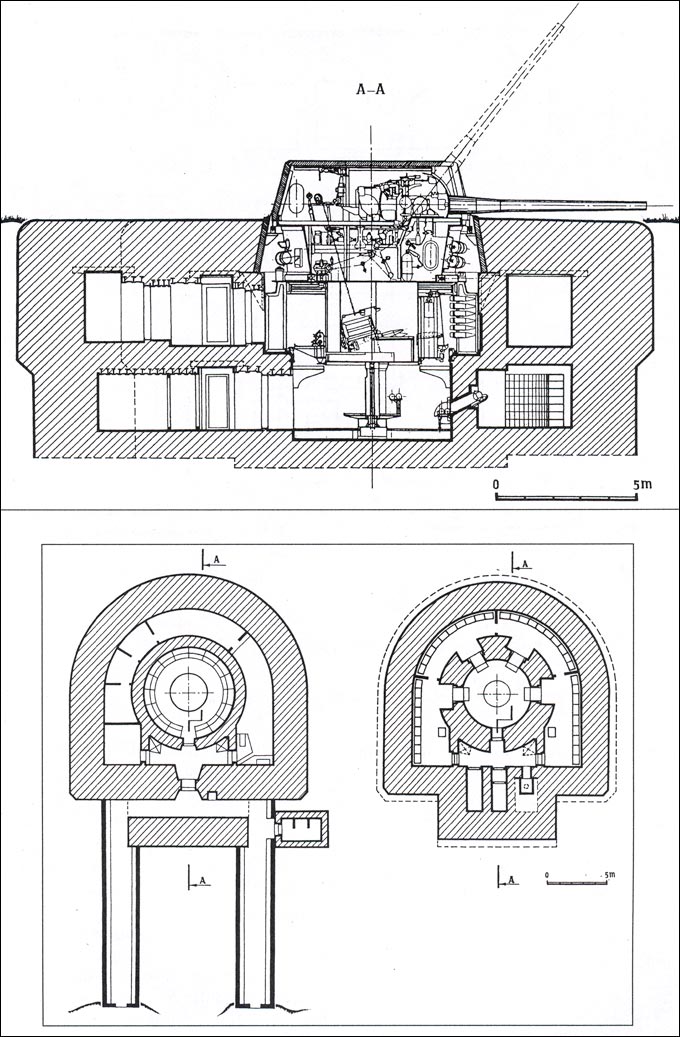

Vladivostoki lähedal Gamovi neemel asuva
rannapatarei nr. 220 suurtükitorn MO-2-180.
Skeem raamatust "Krepost Rossija" vypusk 1. Vladivostok
2003. |
|
|
|
